Tutorial: Trocando o HD do Xbox 360

Tutorial de como trocar o HD do Xbox 360.

Levando em conta os valores, estou postando somente o tutorial testado e aprovado de como realizar uma troca de HD de 20 por um de 120 gb. Pode ser utilizado HD´s maiores, mas o recomendado é de 120gb.

Material necessário:

-Chave de fenda pequena, de relógio, para abrir a case do HD antigo;
- HD Wester Digital 120gb Modelos BEVS - pode ser de 160, 200, 300, etc , mas so vai reconhecer 120 GB no Xbox, tem que ser BEVS.

- HDSS.bin 120 GB - DOWNLOAD

- HDD Hack 0.91 - DOWNLOAD

- Xplorer Xtreme 2 - DOWNLOAD

- Winhex (baixar via torrent, tem que ser a versão full) nao tenho link.

Introdução:

Os HD´s de Xbox 360 possuem uma "assinatura digital", esta assinatura pode ser extraída com o Xplorer Xtreme 2, e tem como default o nome hdss.bin. Também pode ser feito com o HDD Hack 1.0.

Essa assinatura faz com que o HD seja reconhecido como válido, nao soube de casos de banimento para quem ja realizou a troca de HD´s. Na teoria nao bani.

Essa assinatura fica armazenada em trilhas específicas no HD, por isso essa ferramenta é somente para drives modelo BEVS.

Ja realizei a troca algumas vezes e tudo ocorre de forma tranquila.

1 Passo Desmontando a Case do HDD.

- Remova o HD do console e remova os 4 pequenos parafusos existentes, um fica bem abaixo da etiqueta.

- Remova agora a tampa plástica.

- Vire e retire a proteção de alumínio.

- Desconecte o plug.

- Deslise o HD, e preciso inclinar a case, sem medo, mas sem força, somente para desencaixar e deslisar o HD suavemente.

- O problema que alguns encontram, é na remontagem do pino de lacre. Cuidado com a mola que fica entre o pino e a peça que trava o HD, é fácil de remontar. Não encontrei fotos na net, mas vou providenciar alguma.

Depois de aberto agora vamos a etapa de preparar o HD 120 GB WD BEVS. O processo para HD maiores é o mesmo.

1 - Conecte o HD 120GB na porta SATA do micro e inicie o Windows normalmente, como se estivesse instalando um novo HD, mas sem formatar a unidade.

2 - Crie um pendrive bootavel, não é aconselhado usar disquetes, utilize um pendrive bootavel, e crie nele uma pasta chamada HDD, dentro dela copie os arquivos do Hdd Hack. Copie para esta pasta também o arquivos hddss.bin de 120GB, pode ser baixado aqui do blog.

3 - Desconecte todos os demais dispositvos IDE e SATA do micro, deixando somente conectado o HD novo de 120 GB WD Bevs.

4 - Inicie o micro com o Pendrive, entre na pasta HDD e rode;

hddhackr -f

Isso ira fazer com que o programa escreva no seu HD as trilhas de segurança, fazendo com que ele seja valido para o Xbox 360. O processo é rapido e automatizado.

Caso seu HD nao seja reconhecido, provavelmente é incopatibilidade de chipset. Ainda nao passei por isso, mas tem solucao. No final do tutorial eu mostro como fazer caso seu HD nao seja reconhecido pelo programa.

5 - Depois feito, ele ira pedir para que voce rode novamente o hddhackr - f, e no final ele ira te mostrar a tela dizendod que o HD esta pronto para ser utilizado no Xbox 360.

6 - Desconecte tudo e coloque o HD no Xbox 360, mas veja bem, vai ser necessario editar as particoes na mao, o recomendado ,e so colocar o HD sem fechar a case do Xbox.

7 - Com o HD conectado no Xbox 360, ligue e vá em configuracoes, acesse - memoria, e selecione o HD, mande formatar, ele ira pedir o numero de serie do console, vc o encontra na etiqueta que fica acima de onde conectamos o cabo de forca do console.

Escreva e deixa o Xbox formatar o HD, no final ele mostrara que temos 107 GB livres. 13 ele come, rs, usados para arquivos de sistema, atualizacoes etc, etc, etc...

8 - Pronto a primeira etapa. desligue o console do Xbox e remova o HD novamente, ligue ele no PC e inicialize o Windows. Com o HD 120 GB Bevs conectado nele.

9 - Abra o Winhex (tem que ser full).

10 - Aperte F9 - uma tela com todos os dispositivos do micro ira se abrir, procure pelo seu HD de 107 GB livres, na tela abaixo nao esta relacionado, na hora que estava montando o tuto nao tinha nenhum HD na mao.

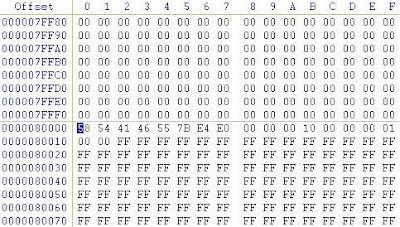

11 - Agora aperte Alt+g, na tela que ira se abrir digite 80000. (oitenta mil).

12 - Na sequencia mude para a seguencia abaixo
58 54 41 46 00 00 00 00 00 00 00 10 00 00 00 01

Ficando a linha inteira dessa forma

000080000 58 54 41 46 00 00 00 00 00 00 00 10 00 00 00 01

13 - Editada essa linha, agora SALVE.

14 - Agora va no menu superior, selecione EDIT - DEFINE BLOCK.

Defina como inicial o valor: 120EB1000

Defina como final o valor: 130EAFFFF

15 - Agora no menu superior, selecione EDIT - FILL BLOCK

Defina o valor como 00. Igual foto abaixo.

16 - Vá para o offset 0x120EB0000 e 0x120EB0010. Edite eles para
que fiquem da seguinte maneira:
120EB0000 58 54 41 46 FF FF FF FF - 00 00 00 20 00 00 00 01
120EB0010 00 00 FF FF FF FF FF FF - FF FF FF FF FF FF FF FF

17 - Vá para o offset 0x120EB1000 e 0x120EB1010. Edite eles para
que fiquem da seguinte maneira:
120EB1000 FF FF FF F8 FF FF FF FF - 00 00 00 00 00 00 00 00
120EB1010 FF FF FF FF 00 00 00 00 - 00 00 00 00 00 00 00 00

18 - SALVE - O HD agora esta com as particoes definidas de forma correta. Volte com ele para o Xbox 360 e repita o procedimento de formatação pelo console.

Pronto agora voce tem um HD de 120 GB que pode ser utilizado no Xbox tranquilamente.

Caso vc nao tenha a case, segue abaixo um link de um tutorial que explica como fazer uma.

Texto como sempre ainda sem revisao, mas o processo esta Ok.

Agradecimentos a todos envolvidos!!!

Ja utilizei e funciona que é uma beleza.

Abs a todos!!!

Tutorial: Atualizando Samsung - Firmware Ixtreme 1.51

Para quem serve esse tutorial

- Atualizando um Drive Samsung Original ou Desbloqueado (ver pequenas alterações)

Material Necessário:
- .Net Framework 2.0;
- Micro com porta Sata;
- Jungle Flasher 0.1.5.1 ou 0.1.5.5;
- Chaves de desbloqueio (opcional);
- DVD 0800 - Activate (para Samsung e Benq já desbloqueados com Ixtreme 1.4);
Para liberar a firmware de samsung M28 ou M25 desbloqueados com Ixtreme 1.4 e preciso inicializar o DVD com o dvd 0800 dentro, esperar 30 segundos e inicializar o Jungle Flasher, isso somente para os modelos M28 e M25. Para baixar da internet o DVD, no Jungle Flasher, acesse a barra MKTFlash32, na parte superior em AZUL - "activate.iso", é so clicar para fazer o download. Grave o DVD com o imgburn, mas sem layerbraker ativado.

Vantagens:
- Aumento da velocidade dos Dvd´s para 12x;
- Rodar jogos com a nova layer;
- Manter-se stealth evitando banimento;

Introdução:
Para desbloqueios de drive benq, o processo é o mesmo, somente os modelos de firmwares que são diferentes. Existe outro turorial que explica melhor o processo.

Vou dividir em 4 Etapas, Acesso a firmware do DVD, Extração da Firmware do Ixtreme do DVD, Criação da Nova Firmware com a chave da Antiga e finalmente a atualização da Firmware do DVD.

Etapa 1 - Acessando uma firmware de DVD.

1 - Desmonte o seu aparelho e conecte um cabo sata no DVD (substituindo o do Xbox);
Existe um tutorial de como abrir seu console aqui, seguindo os passos, é muito tranquilo, e pode ser feito sem problemas com uma chave de fenda.

Ligue o cabo de força e o cabo de vídeo, a falta do cabo de vídeo acenderá as 4 luzes vermelhas. O ground mostrado na imagem é opicional, mas recomendado. Um cabo metalico ligado ao gabinete ou outro local metalico para descargas elétricas. Eu particulamente nao utilizo, e nem gosto, porque descargas eletricas do gabinete podem ir para o aparelho, e como as fontes que encontramos no mercado nacional não são lá essas coisas, e nossa rede elétrica uma piada, mas vale isso pros gringos.

Ligue o cabo sata na DVD do Xbox e no SATA MASTER (Primario ou Secundário) Sata 0 ou 3.
Isso serve para todos os modelos de DVD do Xbox 360.
As imagens acima dão uma ideia de como irá ficar depois de tudo ligado corretamente, esse procedimento é simples.

2 - Ligue o Micro, aguarde carregar o Windows;

3 - Ligue o console do Xbox 360. Mas veja como fazer com o seu modelo de DVD;
- Drive Samsung M28 ou M25 desbloqueados com Ixtreme 1.4, é necessario o uso do 0800 para termos acesso a Firmware. Ligue o aparelho com o DVD dentro, depois de 30 segundos abra o Jungle Flasher;
- Drive Samsung M28 ou M25 originais. Somente ligue o aparelho sem nada a fazer;

4 - Entre no programa Jungle Flasher 0.1.5.5 (as imagens abaixo são do 1.51B) mas o funcionamento é o mesmo, a diferença foi uma limpeza feita e melhorias nas ferramentas, esta descrito melhor em outro post aqui no blog.

5 - Acesse a Aba do MKT Flash 32.
Para ter acesso a Firmware e colocala em "Vendor Mode" siga os procedimentos para cada modelo.
- Samsung M25 ou 28 Desbloqueados, se o DVD 0800 funcionou (se vc precisar dele), é só clicar em "Intro / Device ID". A bios será reconhecida, e o drive apresentará em sequencias as telas abaixo. Para termos acesso a bios precisamos do Status 0x72.

Caso não apareça o seu modelo de DVD em Drive properties, e esta na I/O correta, desligue e ligue o Xbox no intervalo de 2 segundos. Logo em seguida ira aparecer o modelo.

Compare os dados em "Flash Chip Properties" para ver se o seu modelo foi identificado corretamente, acima o modelo Samsung, independente de Original ou desbloqueado, o modelo da firmware sempre vai ser o mesmo.

- Para Samsung Original - A unica diferenca é clicar somete em SAM-UNLOCK, todo o processo para colocar o drive em vendor acontece automaticamente.

- Agora clique em "Read".
Em seguida uma tela pedindo para salvar um arquivo .bin ira se abrir. Salve em local seguro, esse arquivo contes as chaves do seu aparelho, e pode ser necessario no caso de pane geral no DVD. No caso do Jungle Flasher tem a parte automatizada agora que é bem legal e funciona. Uma tela perguntando se você quer que o programa atualize por uma versão mais atual, mas para isso copie as firmwares

Pronto, agora temos um backup da firmware e as chaves para desbloqueio.

Etapa 4 - Montando uma nova Firmware


1 - Após salvar a firmware extraída do DVD (original ou hackeada), a tela abaixo ira se abrir.

Agora é a parte mais fácil, automatizada (for kid´s). Copie previamente a firmware do Ixreme para a pasta firmware onde o jungle flasher esta sendo executado. Esta pasta por default esta com um arquivo texto dizendo para copiar as Firmwares para este espaço. O programa ira verificar se existe o arquivo.

O arquivo tem que ser o "ix151-samsung.bin", certifique que o arquivo que vc tem é mesmo a ultima versão do Ixtreme. Aqui no blog tem link de acesso.

Nesta etapa programa ira ler a nova firmware do Ixtreme para samsung e copiar as chaves de registro para essa nova firmware.


- A tela "Firmtool 32" ira se abrir.

Para ter certeza que tudo correu bem, verifique os seguintes parâmetros.

Source:
Se o "OSIG" corresponde ao seu modelo de DVD, e se a chave é valida "DVD Key"
Se o modelo da firmware em "firmware ver" corresponde ao do seu DVD. Na imagem acima a firmware era um Ixtreme 1.4 12x.
Agora compare com a tela "target"
Veja se o serial bate e se a versão da firmware é a do Ixtreme 1.51 12x. Veja também o "OSIG", esse deve corresponder ao modelo do drive original.

Checando tudo isso, e estando tudo certo, clique em "SAVE". O ideal é guardar em local seguro, e ter mais de alguns backups, como são arquivos pequenos, anexar a um email e deixar guardado, eu tenho uma conta no gmail que é ideal para isso. Mas voltando ao que interessa.

Agora é a fase final, o temido Flash, até aqui nao mexemos de fato na Firmware instalada. Somente tivemos acesso e fizemos uma leitura, agora é a fase de escrever.

Depois de salva a firmware clique em "MKT Flash 32".

Verifique se a Firmware continua com o Status abaixo. Depois clique em Write.

Os 4 bancos serão reescritos, aguarde o "Write verified OK!"

Agora é só testar e ver se ficou tudo ok.

Ainda nao tive tempo de rever o texto, pois ainda que publicar sobre como atualizar o liteon, peço desculpas pelos erros de portugues e a falta de formatação nos posts. Mas prometo dar uma melhorada nisso em breve. Mas o procedimento é este, testado e aprovado!!!!

Abraço a todos!!!!

Tutorial: Atualizando Liteon - Ixtreme 1.51

Atualizando a firmware de um Liteon Desbloqueado com Ixtreme 1.5 para Ixtreme 1.51 sem o Ck3 ou maximum xtractor.

Introdução:

Este tutorial é destinado é para drives de Xbox 360 Liteon já desbloqueados com Ixtreme 1.5. Para desbloqueio de Liteon original, é preciso do CK3 ou Maximus Xtractor 360.

Não é preciso das chaves de desbloqueio, mas certos procedimentos sao fundamentais, é possível atualizar utilizando somente a porta sata do micro.

TODOS OS PROCEDIMENTOS SAO FUNDAMENTAIS E PODEM OCORRER ERROS... TENHA CERTAZA DE TUDO QUE ESTA FAZENDO, E POR PRECAUÇAO TENHA EM MAOS A CHAVE DO ULTIMO DESBLOQUEIO.

Nas firmwares com Ixtreme 1.5 é possível extrair o arquivo Dummy.bin, onde esta armazenada as chaves de desbloqueio do aparelho (Key, Inquiry e Identify).

É preciso ligar o DVD, você pode usar o proprio Xbox 360 ou um Xtractor, mais recomendado é o uso do Xtractor, pois precisamos deixar a gaveta do DVD aberta pela metade.

1 - Desmonte o Xbox e conecte o DVD na porta SATA do micro. A master. Primaria ou secundaria. De preferencia, utilize uma placa VIA-6421, sem os drivers dela instalados, isso evita travamentos e corrupcao de dados.

2- Agora vem o primeiro procedimentos um pouco mais complicado caso vc esteja utilizando o Xbox para ligar o DVD.

Vc ira precisar remover a tampa inferior do DVD e deixar aberta a gaveta pela metade, remova os parafusos na parte inferior do DVD e acione a alavanca de travamento da gaveta.

É só empurrar que o drive se abre. Deixe aberta pela metade. Conecte o cabo sata para evitar trabalho futuro, pode deixar conectado na porta sata do micro também, mas calcule bem, é preciso ligar depois o cabo de força, e tem que fazer com cuidado.

2 - Ligue o micro.

3 - Agora deixe o cabo de forca que liga o DVD no Xbox 360 desligado. Ligue o Xbox 360 com ele ainda desligado, isso para evitar que o aparelho feche a gaveta do DVD.

4 - Depois de iniciado o Xbox 360, COM MUITO CUIDADO, E CONFERINDO A POSIÇAO DO CABO DE FORCA, NAO PODE NEM ENCOSTAR TROCADO, QUEIMA O DVD E PODE CAUSAR DANOS AO APARELHO, MUITA CALMA E CUIDADO NESSA HORA. CHECAR OS PINOS LATERAIS.

5 - Agora temos o Xbox 360 ligado com a gaveta do DVD aberta e o cabo sata ligada no micro. Isso é fundamental. A gaveta tem que estar aberta pela metade.

6 - Entre no Jungle Flasher 0.1.55. A tela abaixo é do 0.1.51, pois o funcionamento deles é igual, somente umas limpezas e melhorias diferenciam as versões. É altamente recomendado usar a versao 0.1.55.

7 - Agora entre na aba DVDKey32.

Veifique se o modelo aparece em drive properties. Marque a opção "dummy.bin only" em verde acima. Porque só queremos o arquivo dummy.

8 - Clique em "Dummy from Ixtreme". O programa ira extrair o arquivo Dummy.bin

9 - Agora salve o arquivo Dumy.bin.

Logo após salvar os arquivos, uma tela de auto-update ira se abrir, se voce copio previamente a firmware do liteon Ixtreme 1.51 para a pasta firmware de onde esta sendo executado o programa. O processo agora é automatizado e fácil. O arquivo a ser copiado é o "ix151-liteon.bin"

10 - Quando a tela abaixo se abrir clique em "yes".Mas a magica somente acontece se o arquivo acima estiver na pasta firmware.

11 - A tela do Firmtool ira se abrir com as informações abaixo.

Verifique se todas as informações batem, OSIG, Firmware version, numero serial, se tudo bater, siga adiante.

12 - Agora clique em "Save to File" para a nova firmware seja armazenada.

Feito tudo isso, agora é a hora de apagar e reescrever a firmware.

13 - Clique em MKT Flash 32

14 - Depois em "liteon erase", isso libera a firmware para apagarmos e reescrevermos a firmware.

A tela abaixo ira se abrir perguntando se voce tem 100% de certeza que contem as chaves de desbloqueio do aparelho. Porque este comando ira apagar completamente a firmware. "Voce quer continuar?"

15 - Se correu tudo bem ate aqui e voce conseguiu as chaves, clique em "YES".

16 - Outra tela ira se abrir dizendo que o drive ira voltar em vendor mode, para ligar e desligar o DVD, nao faça isso, se nao reconhecer e vc precisar reeiniciar, lembre de deixar a gaveta aberta pela metade, repita o procedimento de tirar o cabo de forca do DVD, etc, etc, etc, essas sao as vantagem do Ck3 ou similar. Clique em "YES" a principio nao desligue o DVD. Aguarde para ver se ele entra em vendor mode.

Clicando em Yes, sera enviado os comandos abaixo para o DVD, ele tem que retornar o status 0xF2 ou 0x72....

17 - Compara para ver se os dados batem, se o modelo de bios foi identificada de forma correta. O modelo da firmware em flash chip properties é igual para todos os liteon, se nao aparecer as informacoes abaixo, nao prossiga, reinicie o DVD e clique em "intro/device id".

18 - Agora é so clicar em Write e aguardar a firmware ser apagada, escrita e testada.

Pronto drive atualizado. É só testar....

Texto ainda nao revisado, os procedimentos estao ok, mas nao revi erros de portugues.

Para quem nao tem o liteon original, é preciso extrair a chave de desbloqueio com o Connective Kit 3 ou Maximus Xtractor.

Segue abaixo as modificacoes no caso de DVD ORIGINAL, esses procedimentos sao somente para quem tem um Xbox 360 ainda bloqueado.

1 - Extraindo as chaves de desbloqueio do aparelho.

- Ligue o Aparelho de DVD no Xtractor e na porta sata do micro.
- Clique em DVDKey 32;

Posicione a probe no local correto e clique em "Get Key, Create Dummy, Open as Source"

Lembre-se de estar com a probe posicionada em local correto. Em um outro tutorial é explicado em detalhes, a unica diferenca é na hora da extracao e spoof, que ficou automatizado.

Acima as duas probes.

São lidas agora 6x ao inves de 1x como na versao anterior, se a chave bater, uma tela pedindo para salvar a nova firmware ira se abrir.

Salve a chave e sigo o procedimento para drives desbloqueados a partir da ação 10. O processo automatizado de spoof e reescrever a firmware.

Valeu galera.

Depois enviem os comentários!!!!

Ixtreme 1.51 - Atualização de Drives Desbloqueados

Srs,

confirmado, a atualização de drives previamente desbloqueados com Ixtreme 1.5 ou anterior podem ser atulizados para o Ixtreme 1.51 sem a necessidade do CK3 ou Xtractor 360.
É só ligar na porta sata do micro e seguir o passo a passo que esta sendo montado e em breve estará a disposição aqui no blog.

Mas vc pode ir se adiantando com os materiais necessários:
- Software - Jungleflasher 1.51
- Ixtreme 1.51 para o seu drive.
- De preferencia as chaves de desbloqueios a mão, mas é possível extrair da nova antiga flash da bios.

Aguardem em breve estou postando um Tutorial completo em portugues sobre o Jungle Flasher.

Abs a todos!

Abrindo o console do Xbox 360

Tutorial completo de como abrir seu console Xbox, imagens tiradas do site, team-xecuter.com.
Qualquer dúvida mande email.


1 - Na parte inferior do Xbox360, localize a trava como mostra a figura abaixo. Destrave e solte a faceplate.

2 - Removida a faceplate, localize na parte superior 2 travas igual mostradas nas figuras abaixo. Empurrando as travas se soltam.

3 - Solta as travas, agora é levantar a tampa, verifique abaixo:

4 - Localize agora nas laterais, na parte de cima, mais 3 travas, a imagem abaixo mostra a localização, é preciso algo fino para empurrar e soltar as travas. Lembre-se 3 de cada lado.

4 - Nas laterais da parte de baixo, é necéssário remover uma das borrachinhas, com cuidado, ela nao perde a cola e pode ser recolocada sem muitos problemas, se for necessário recolar, é recomendado cola branca, nao use super bonder ou outra cola de secagem rápida, ela ira danificar a borracha e pode ficar com aspecto estranho.

5 - Na parte de baixo, são mais 3 travas de cada lado, utlizar algo fino para empurrar e soltar as travas. Sempre levantando a tampa.

6 - Depois de removidas a faceplate e as tampas pretas, deve ficar igual a figura abaixo.

7 - Aqui é que existe um pulo do gato para quem nao tem a chave de abertura mostrada nas imagens e esta utilizando uma chave de fenda. Em todos os tutorias que vi ate hoje, eles sempre falam em abrir a parte frontal primeiro, depois as travas traseiras. Com chave de fenda o ideal é fazer ao contrario, remover as travas trazeiras e depois as frontais, isso porque é mais complicado abrir as trazeiras que as frontais, e quando abrimos a frontal, a caixa do video game tende a ficar um pouco inclinada, fazendo pressao nas travas trazeiras, dificultando a abertura das mesmas. Lembre-se inverta essa ordem no caso de uso de chave de fenda.

Solte todas as travas conforme mostra a imagem, não faça com a mão, utilize uma chave de fenda fina ou estilete.

8 - Bingo, solta as travas é so levantar a tampa (nesta foto fica claro que a pressão nas travas traseiras será muito maior)

9 - Agora, o que muitos consideram a parte mais chata de fazer, mas é simples.Pegue uma chave de fenda do tamanho do buraco das travas, ou menor, ou entao utilize a chave mostrada nas figuras.

Solte as 2 travas que ficam do lado da energia, de fora para dentro, 1 a 1. Fazendo presão para abrir o console.

10 - Agora solte as 5 travas do outro lado, de fora para dentro 1 a 1, fazendo pressão para abrir. Ou entao com a chave especial, que abre todas de uma só vez.

11 - Depois de solta todas as travas, levante o a tampa do console. A parte mais complicada se foi.

12 - Em vermelho os parafusos que seguram outra tampa do console, eles sao prateado e se difere dos demais, em formato e cor. Abaixo uma marcação de todos os pontos que será necessário soltar.

13 - Feito isso, remova a outra tampa.

14 - Pronto, agora é só soltar o cabo de AC e de comunicação, na parte trazeira do DVD e remover o próprio.

Bingo, consele aberto e pronto para o desbloqueio.

Agradecimentos a equipe de team-xecuter, de onde tiramos muitas informações e imagens usadas neste tutorial.
