Tutorial: Atualizando Liteon - Ixtreme 1.51

Atualizando a firmware de um Liteon Desbloqueado com Ixtreme 1.5 para Ixtreme 1.51 sem o Ck3 ou maximum xtractor.

Introdução:

Este tutorial é destinado é para drives de Xbox 360 Liteon já desbloqueados com Ixtreme 1.5. Para desbloqueio de Liteon original, é preciso do CK3 ou Maximus Xtractor 360.

Não é preciso das chaves de desbloqueio, mas certos procedimentos sao fundamentais, é possível atualizar utilizando somente a porta sata do micro.

TODOS OS PROCEDIMENTOS SAO FUNDAMENTAIS E PODEM OCORRER ERROS... TENHA CERTAZA DE TUDO QUE ESTA FAZENDO, E POR PRECAUÇAO TENHA EM MAOS A CHAVE DO ULTIMO DESBLOQUEIO.

Nas firmwares com Ixtreme 1.5 é possível extrair o arquivo Dummy.bin, onde esta armazenada as chaves de desbloqueio do aparelho (Key, Inquiry e Identify).

É preciso ligar o DVD, você pode usar o proprio Xbox 360 ou um Xtractor, mais recomendado é o uso do Xtractor, pois precisamos deixar a gaveta do DVD aberta pela metade.

1 - Desmonte o Xbox e conecte o DVD na porta SATA do micro. A master. Primaria ou secundaria. De preferencia, utilize uma placa VIA-6421, sem os drivers dela instalados, isso evita travamentos e corrupcao de dados.

2- Agora vem o primeiro procedimentos um pouco mais complicado caso vc esteja utilizando o Xbox para ligar o DVD.

Vc ira precisar remover a tampa inferior do DVD e deixar aberta a gaveta pela metade, remova os parafusos na parte inferior do DVD e acione a alavanca de travamento da gaveta.

É só empurrar que o drive se abre. Deixe aberta pela metade. Conecte o cabo sata para evitar trabalho futuro, pode deixar conectado na porta sata do micro também, mas calcule bem, é preciso ligar depois o cabo de força, e tem que fazer com cuidado.

2 - Ligue o micro.

3 - Agora deixe o cabo de forca que liga o DVD no Xbox 360 desligado. Ligue o Xbox 360 com ele ainda desligado, isso para evitar que o aparelho feche a gaveta do DVD.

4 - Depois de iniciado o Xbox 360, COM MUITO CUIDADO, E CONFERINDO A POSIÇAO DO CABO DE FORCA, NAO PODE NEM ENCOSTAR TROCADO, QUEIMA O DVD E PODE CAUSAR DANOS AO APARELHO, MUITA CALMA E CUIDADO NESSA HORA. CHECAR OS PINOS LATERAIS.

5 - Agora temos o Xbox 360 ligado com a gaveta do DVD aberta e o cabo sata ligada no micro. Isso é fundamental. A gaveta tem que estar aberta pela metade.

6 - Entre no Jungle Flasher 0.1.55. A tela abaixo é do 0.1.51, pois o funcionamento deles é igual, somente umas limpezas e melhorias diferenciam as versões. É altamente recomendado usar a versao 0.1.55.

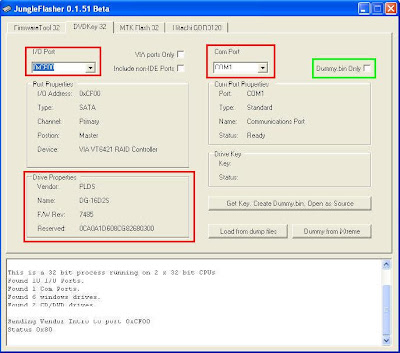

7 - Agora entre na aba DVDKey32.

Veifique se o modelo aparece em drive properties. Marque a opção "dummy.bin only" em verde acima. Porque só queremos o arquivo dummy.

8 - Clique em "Dummy from Ixtreme". O programa ira extrair o arquivo Dummy.bin

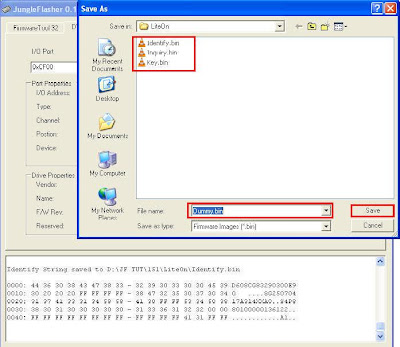

9 - Agora salve o arquivo Dumy.bin.

Logo após salvar os arquivos, uma tela de auto-update ira se abrir, se voce copio previamente a firmware do liteon Ixtreme 1.51 para a pasta firmware de onde esta sendo executado o programa. O processo agora é automatizado e fácil. O arquivo a ser copiado é o "ix151-liteon.bin"

10 - Quando a tela abaixo se abrir clique em "yes".Mas a magica somente acontece se o arquivo acima estiver na pasta firmware.

11 - A tela do Firmtool ira se abrir com as informações abaixo.

Verifique se todas as informações batem, OSIG, Firmware version, numero serial, se tudo bater, siga adiante.

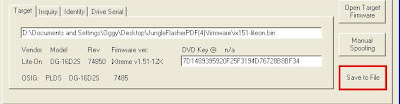

12 - Agora clique em "Save to File" para a nova firmware seja armazenada.

Feito tudo isso, agora é a hora de apagar e reescrever a firmware.

13 - Clique em MKT Flash 32

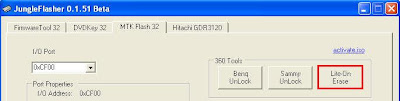

14 - Depois em "liteon erase", isso libera a firmware para apagarmos e reescrevermos a firmware.

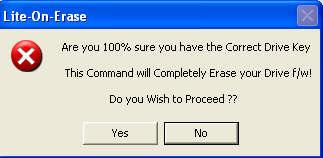

A tela abaixo ira se abrir perguntando se voce tem 100% de certeza que contem as chaves de desbloqueio do aparelho. Porque este comando ira apagar completamente a firmware. "Voce quer continuar?"

15 - Se correu tudo bem ate aqui e voce conseguiu as chaves, clique em "YES".

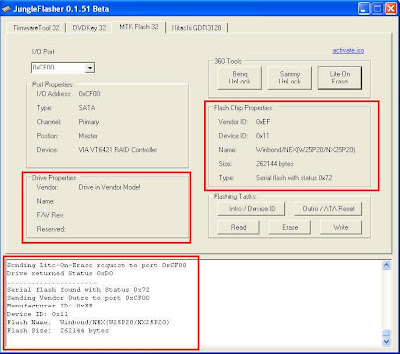

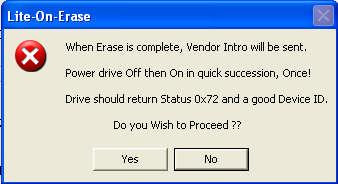

16 - Outra tela ira se abrir dizendo que o drive ira voltar em vendor mode, para ligar e desligar o DVD, nao faça isso, se nao reconhecer e vc precisar reeiniciar, lembre de deixar a gaveta aberta pela metade, repita o procedimento de tirar o cabo de forca do DVD, etc, etc, etc, essas sao as vantagem do Ck3 ou similar. Clique em "YES" a principio nao desligue o DVD. Aguarde para ver se ele entra em vendor mode.

Clicando em Yes, sera enviado os comandos abaixo para o DVD, ele tem que retornar o status 0xF2 ou 0x72....

17 - Compara para ver se os dados batem, se o modelo de bios foi identificada de forma correta. O modelo da firmware em flash chip properties é igual para todos os liteon, se nao aparecer as informacoes abaixo, nao prossiga, reinicie o DVD e clique em "intro/device id".

18 - Agora é so clicar em Write e aguardar a firmware ser apagada, escrita e testada.

Pronto drive atualizado. É só testar....

Texto ainda nao revisado, os procedimentos estao ok, mas nao revi erros de portugues.

Para quem nao tem o liteon original, é preciso extrair a chave de desbloqueio com o Connective Kit 3 ou Maximus Xtractor.

Segue abaixo as modificacoes no caso de DVD ORIGINAL, esses procedimentos sao somente para quem tem um Xbox 360 ainda bloqueado.

1 - Extraindo as chaves de desbloqueio do aparelho.

- Ligue o Aparelho de DVD no Xtractor e na porta sata do micro.
- Clique em DVDKey 32;

Posicione a probe no local correto e clique em "Get Key, Create Dummy, Open as Source"

Lembre-se de estar com a probe posicionada em local correto. Em um outro tutorial é explicado em detalhes, a unica diferenca é na hora da extracao e spoof, que ficou automatizado.

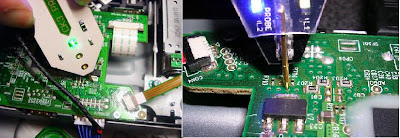

Acima as duas probes.

São lidas agora 6x ao inves de 1x como na versao anterior, se a chave bater, uma tela pedindo para salvar a nova firmware ira se abrir.

Salve a chave e sigo o procedimento para drives desbloqueados a partir da ação 10. O processo automatizado de spoof e reescrever a firmware.

Valeu galera.

Depois enviem os comentários!!!!
